La mission G5 est le seul outil géotechnique qui permet, après l’apparition de désordres, d’identifier leurs causes précises et de prescrire des solutions correctives adaptées. Définie par la norme NF P 94-500 (version 2013), elle intervient spécifiquement sur les ouvrages existants présentant des pathologies. Pourtant, de nombreux propriétaires tentent de traiter les symptômes visibles, tels que les fissures en façade ou les affaissements de dallage, sans jamais en comprendre l’origine géotechnique. Ce faisant, ils engagent des travaux qui ne règlent rien et reproduisent les mêmes désordres en quelques années.
Qu’est-ce qu’une mission G5 et quand faut-il la commander ?
La mission G5 correspond au diagnostic géotechnique tel que défini par la norme NF P 94-500. Elle est déclenchée lorsqu’un ouvrage existant présente des pathologies avérées. Elle ne remplace pas une étude de conception, mais constitue le préalable indispensable à tout chantier correctif.
Les désordres qui justifient un diagnostic G5
Les situations les plus fréquemment rencontrées sont les suivantes. Premièrement, les fissures structurelles actives ou évolutives sur les murs porteurs, les façades ou les refends. Deuxièmement, les tassements différentiels qui se traduisent par des portes et fenêtres qui coincent, des sols inclinés ou des planchers déformés. Troisièmement, les infiltrations par capillarité révélant une interaction sol-fondation défaillante.
Dans tous ces cas, seul le diagnostic G5 permet d’établir le lien de causalité entre le comportement du sol et les désordres constatés. Ce rapport est également la pièce technique centrale exigée par les assureurs dans les dossiers de catastrophe naturelle sécheresse.
Le déroulement d’une mission G5
La mission G5 se déroule en trois phases successives. La première est une visite de reconnaissance permettant de cartographier les désordres et d’orienter les hypothèses géotechniques. La deuxième phase consiste en des investigations de terrain ciblées (sondages, essais pressiométriques, analyses de laboratoire) pour caractériser le sol en profondeur. La troisième phase est la rédaction du rapport de diagnostic, qui précise les causes, les mécanismes et les solutions de réparation envisageables.
Le coût d’une mission G5 pour une maison individuelle démarre autour de 2 000 à 3 200 euros pour des pathologies localisées. Les cas complexes, impliquant des ouvrages techniques ou des pathologies étendues, peuvent dépasser 5 000 euros. Ces montants sont sans commune mesure avec le coût des travaux de reprise menés à l’aveugle.
Fissures et tassements : quelles causes géotechniques les expliquent ?
Avant de présenter les solutions correctives, il est essentiel de comprendre les mécanismes géotechniques en jeu. Dans la majorité des cas, les désordres d’une maison individuelle trouvent leur origine dans le comportement du sol sous les fondations, et non dans un défaut structurel de la construction elle-même.
Le retrait-gonflement des argiles
Le retrait-gonflement des argiles est la première cause de sinistres sur maisons individuelles en France. Ce phénomène affecte directement les fondations. Les argiles gonflent en absorbant l’eau en période humide, puis se rétractent lors des épisodes de sécheresse. Ces alternances génèrent des déformations du sol sous les semelles, entraînant des mouvements différentiels et l’apparition de fissures en escalier ou en diagonale sur les maçonneries.
Les sols argileux à fort potentiel de retrait-gonflement couvrent environ 48 % du territoire métropolitain selon les cartographies disponibles sur Géorisques. Les zones d’aléa moyen ou fort concentrent l’essentiel des sinistres indemnisés au titre de la garantie catastrophe naturelle.
Le tassement différentiel et les fondations insuffisantes
Un tassement différentiel survient lorsque différentes zones d’une même fondation se déplacent de façon inégale. Cela se produit notamment lorsque les fondations reposent sur des couches de sol hétérogènes, ou lorsque leur profondeur est insuffisante par rapport au niveau de sol porteur. Les maisons construites avant les années 1970, souvent sans étude de sol préalable, sont particulièrement exposées.
D’autres facteurs aggravent ces phénomènes. La présence d’arbres à proximité immédiate des fondations assèche le sol en profondeur par absorption racinaire. Les fuites de canalisations enterrées lessivaient localement les sols meubles. Les remblais hétérogènes sous les dallages créent des vides qui provoquent des affaissements progressifs.
Quelles solutions correctives le rapport G5 peut-il prescrire ?
Le rapport de mission G5 ne se limite pas à identifier les causes. Il propose une ou plusieurs solutions de reprise, calibrées à la nature du sol, à la géométrie des fondations et à l’ampleur des désordres. Ces solutions peuvent être classées en deux grandes familles.
La reprise en sous-oeuvre par micropieux
La reprise en sous-oeuvre par micropieux est la solution la plus robuste pour traiter les désordres graves liés à un tassement différentiel ou à des fondations insuffisantes. Un micropieu est un pieu de petit diamètre (généralement entre 10 et 30 cm) foré dans le sol jusqu’à atteindre une couche géologique stable. Il transfère les charges de la structure vers ce bon sol.
Cette technique présente plusieurs avantages majeurs. Elle est réalisable dans des zones à accès restreint, notamment dans les espaces intérieurs ou mitoyens. Elle n’exige pas d’importantes excavations. Son efficacité est éprouvée sur tous types de sols, y compris les argiles. Le coût unitaire d’un micropieu se situe entre 400 et 600 euros selon la profondeur, pour un chantier typique de 15 à 30 micropieux sur une maison individuelle.
L’injection de résine expansive

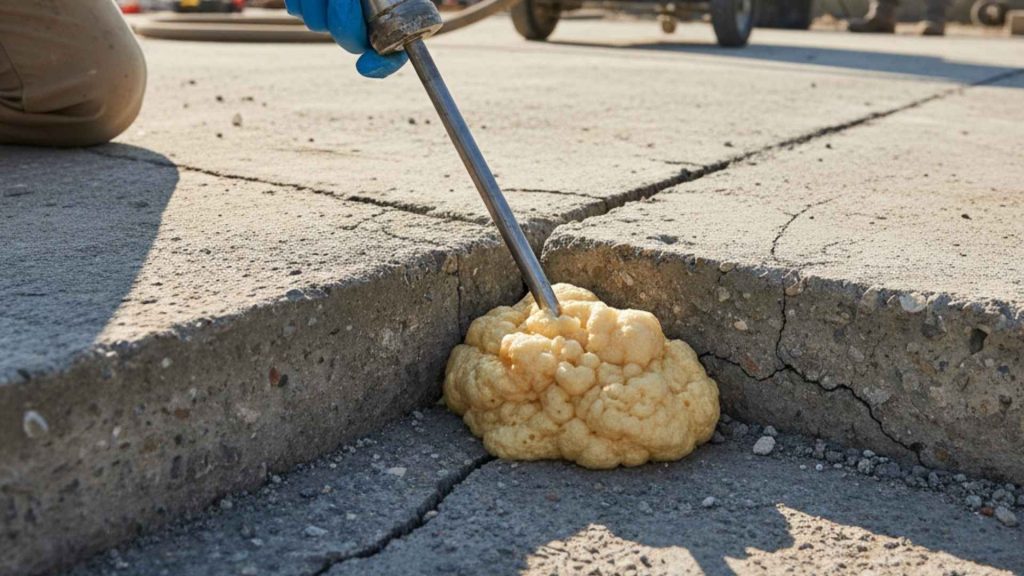

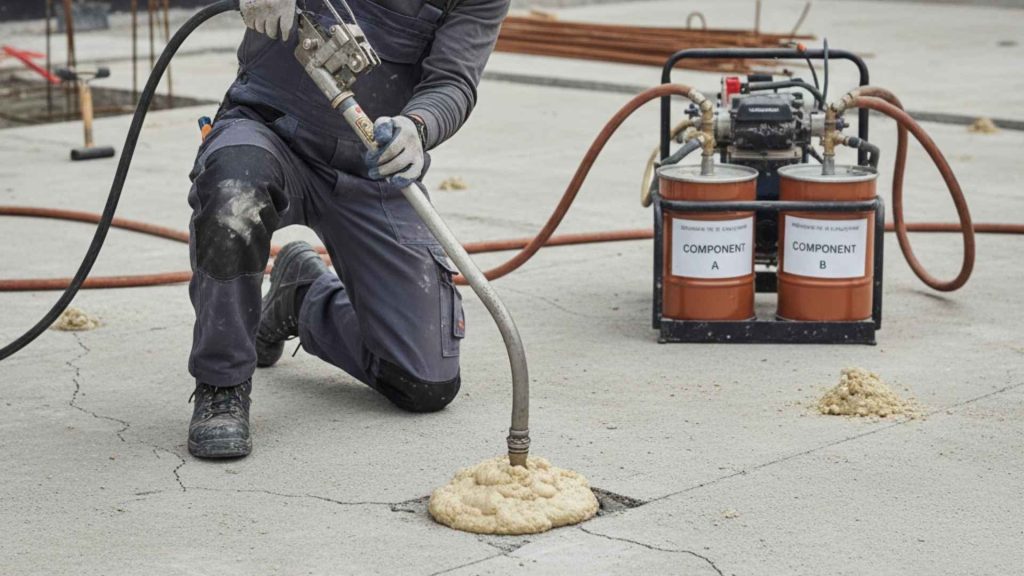

L’injection de résine expansive est une technique plus récente et moins invasive. Elle consiste à injecter sous pression, à travers des percements de faible diamètre pratiqués dans le sol ou à la base des murs, une résine polyuréthane qui se dilate en se polymérisant. Cette expansion compacte les sols meubles sous les fondations et comble les éventuels vides.
Cette méthode est particulièrement adaptée aux tassements modérés et aux affaissements de dallages. Elle est plus rapide qu’une reprise traditionnelle (quelques jours contre plusieurs semaines), et génère moins de nuisances sur le chantier. Ses limites sont réelles sur les sols à forte teneur en argile, où la nature du terrain peut entraver la formation de la matrice résineuse. Le rapport G5 précise si le sol se prête à cette technique.
Tableau comparatif des deux principales techniques de reprise en sous-oeuvre
| Critère | Micropieux | Injection de résine |
| Sols adaptés | Tous types, y compris argiles | Sols meubles, sableux ; limité sur argiles |
| Désordres traités | Graves : tassement différentiel important, fondations insuffisantes | Modérés : affaissement, vides sous fondation, dallages |
| Durée chantier | 2 à 6 semaines | 2 à 7 jours |
| Coût indicatif | 500 à 1 200 €/m² de fondation traitée | 150 à 400 €/m² |
| Accès restreint | Oui, technique adaptée aux espaces étroits | Oui, percements de faible diamètre |
Quelles solutions viennent compléter la reprise en sous-oeuvre ?
La reprise en sous-oeuvre traite les fondations, mais elle ne constitue pas toujours la totalité du plan correctif. Le rapport G5 intègre généralement des prescriptions complémentaires visant à supprimer les causes du désordre et à traiter ses conséquences structurelles visibles.
Le drainage et la gestion des eaux
Lorsque les désordres sont liés à une variation de la teneur en eau du sol (infiltrations, remontées capillaires, ruissellement concentré), le rapport G5 prescrit la mise en oeuvre d’un système de drainage périphérique. Ce dispositif collecte et évacue les eaux avant qu’elles n’atteignent la zone de fondation. Il protège durablement les ouvrages de reprise mis en place.
Un drainage périphérique complet comprend les éléments suivants :
- Un géotextile filtrant posé en tranchée autour des fondations
- Un drain agricole ou un drain composite assurant l’évacuation vers un exutoire
- Un trottoir périphérique étanche limitant l’infiltration en surface
- Une géomembrane ou un écran anti-racines si des arbres sont présents à proximité
Ces travaux représentent un budget de 5 000 à 15 000 euros selon la surface traitée et la configuration du terrain. Ils sont systématiquement recommandés en complément d’une reprise en sous-oeuvre pour garantir la pérennité de l’intervention.
Le traitement structurel des fissures
Une fois les fondations stabilisées, les fissures existantes dans la maçonnerie doivent être traitées. Cette étape ne se réduit pas à un simple colmatage esthétique. Elle vise à redonner une cohésion structurelle à un bâtiment qui a subi des mouvements différentiels.
Les techniques employées sont les suivantes :
- L’agrafage : insertion d’agrafes en acier inoxydable dans des saignées pratiquées perpendiculairement à la fissure, puis scellement au mortier de résine
- L’injection à la résine époxy ou au mortier de ciment pour les fissures traversantes ou infiltrantes
- La reprise des enduits et des finitions en dernier lieu, une fois les désordres stabilisés
L’agrafage est particulièrement adapté aux fissures structurelles en maçonnerie de pierre ou de brique. Son coût varie entre 50 et 150 euros par mètre linéaire selon la profondeur et la largeur de la fissure.
